Nástrojová ocel pro práci za tepla s dobrou kombinací vysoké houževnatosti s dobrými vlastnostmi při vysokých teplotách, vhodná pro obecné a náročné tvářecí a formovací operace
2714 PRIME;
- vyrábí se procesem, který zaručuje odpovídající úroveň čistoty a homogenity.
- vyznačuje se vynikající houževnatostí a tažností v kombinaci s dostatečnou pevností za tepla a zpětnou odolností proti popouštění.
- má dobrou leštitelnost, hodí se k texturování.
- může se používat při teplotách nad 250°C s dlouhým kontaktem a také pro aplikace za tepla s teplotními rázy nebo tepelnými cykly.
- je možné ji také svařovat a vykazuje dobrou obrobitelnost
- dodává se s tvrdostí cca 400 HB a může se obrábět bez dalšího tepelného zpracování.
- velmi dobře se hodí pro povrchové úpravy, jako je nitridace v plynové, iontové nebo solné lázni, a také pro povlaky PVD nebo CVD.
Použití
2714 PRIME lze použít ve všech formách pro lisovací a kovací nářadí. Pro nízkotlaké licí formy a sekundárně i na formy pro tlakové lití a vstřikovací pouzdra HPDC.
2714 PRIME lze použít na další druhy nářadí pro kování.
2714 PRIME se může používat také na přesné vstřikovací formy na plasty, formy na abrazivní polymery a vyztužené plasty.
Hlavní vlastnosti
- Vynikající houževnatost
- Hodí se k použití při teplotách vyšších než 250°C s dlouhým kontaktem
- Dobrá leštitelnost
- Připraveno k obrábění při 400 HB bez dalšího tepelného zpracování
- Vysoká kalitelnost
- Vhodný k povrchovým úpravám
Chemické složení (typické)
| C | Mn | Si | P | S | Cr | Ni | Mo | V |
|---|---|---|---|---|---|---|---|---|
| 0.55 | 0.8 | 0.20 | < 0.020 | < 0.005 | 1.10 | 1.70 | 0.50 | 0.10 |
Označení
| Č. materiálu | ISO | Čína GB | JIS Japonsko | UK | AISI USA | Rusko Gost | AFNOR | Jiné / speciální |
|---|---|---|---|---|---|---|---|---|
| 1.2714 | 55NiCrMoV7 | 5CrNiMo | SKT4 | BH224/5 | L6 | 5ChNM / 5ChNV | 55NCDV7 | – |
Struktura
Struktura materiálu 2714 PRIME je jemná a homogenní, bez vylučování nebo shluků karbidů. Tepelné zpracování (kalení a popouštění) je optimalizováno za účelem dosažení vysoké homogenity tvrdosti od povrchu k jádru, a to i u silnějších bloků.
Tvrdost při dodání
Tepelně zpracováno na 380 – 420 HB.
Typické mechanické vlastnosti v kaleném stavu (výsledky interních zkoušek, které nejsou uvedeny v certifikátech)
| Teplota (°C) | TS MPa |
YS 0,2 % MPa |
Prodloužení % |
Tvrdost HB |
|---|---|---|---|---|
| 20 | 1400 | 1300 | 11 | 410 |
| 400 | 1200 | 900 | 12 | 360 |
| 500 | 1050 | 850 | 15 | 310 |
| 600 | 500 | 300 | 20 | ≈160 |
Výsledky rázové zkoušky se ve značné míře odvíjejí od tloušťky produktu
| Tloušťka (mm) | 100 | 250 | 500 | 750 | 1000 |
|---|---|---|---|---|---|
| Typická KV (J při 20 °C) | 40 | 35 | 25 | 20 | 18 |
Fyzikální vlastnosti
| Teplota | 20°C | 200°C | 400°C | 600°C |
|---|---|---|---|---|
| Objemová hmotnost kg/m3 | 7800 | 7740 | 7710 | 7680 |
| Youngův modul N/mm² | 215000 | 200000 | 198000 | 180000 |
| Tepelná vodivost W/m.K | 32 | 32,5 | 32,6 | 33 |
| Koeficient lineární roztažnosti 10-6/K | 13 | 13,1 | 13 .5 | 14,0 |
Tepelné zpracování
Materiál 2714 PRIME se dodává tepelně zpracovaný s tvrdostí 380 – 420 HB a není třeba jej dále tepelně opracovávat.
Měkké žíhání
Teplota: 700 – 720°C, doba trvání 1 h + 1 h pro tloušťku 25 mm. pomalé chlazení v peci (10 až 20°C/h). Atmosféra v peci musí být redukční, aby nedošlo k oduhličení oceli.
Odstranění pnutí
Po opracování se doporučuje odstranit pnutí při teplotě maximálně 520°C po dobu minimálně 2 hodiny, s následným pomalým ochlazením v peci na teplotu 450°C.
Austenitizace
Aby se předešlo riziku popraskání, doporučuje se předehřívat ve 2 krocích.
- 1. krok předehřevu: teplota: 450°C čas: 30 s/mm tloušťky
- 2. krok předehřevu: teplota: 650°C čas: 30 s/mm tloušťky
Doporučená teplota austenitizace: 830 – 870°C. Doba výdrže nesmí být příliš dlouhá, aby se předešlo riziku hrubnutí zrn a ztrátě houževnatosti. Jakmile teplota povrchu dosáhne teploty austenitizace, doporučuje se udržovat díl při teplotě austenitizace 30 minut na palec tloušťky.
Kalicí médium
Olej při 80°C, vakuum (tlak > 6 barů), solná lázeň 500 – 550°C.
Pro zajištění dobré houževnatosti je vhodnější zpracování za použití oleje nebo solné lázně.

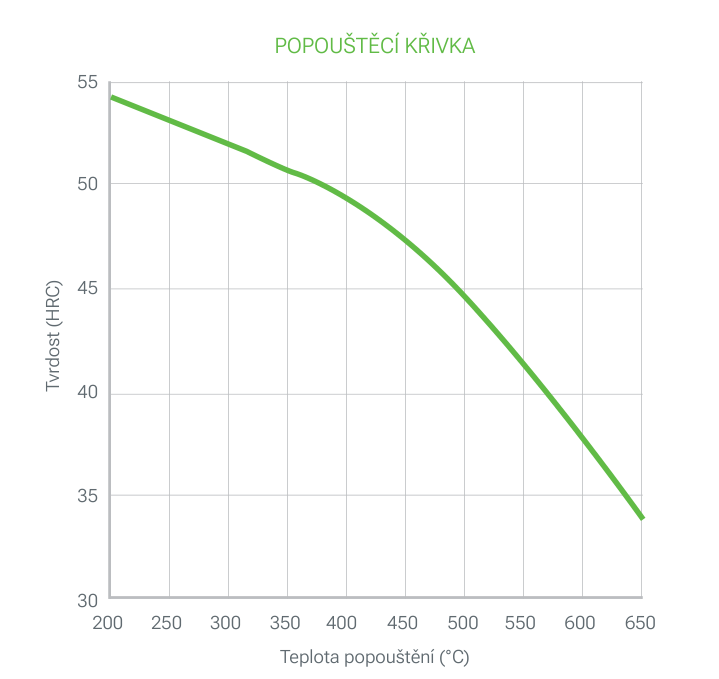

Popouštění
Aby byl obsah zbytkového austenitu co nejnižší a zároveň byla zajištěna větší stabilita nástroje je nezbytné provést dvojí popouštění. Po každém popouštění následuje ochlazení pod 100°C.
Doba každého popouštění musí být nejméně 1 h + 1 h na 25 mm tloušťky zpracovávaného dílu (ekvivalentní tepelná tloušťka).
Povrchová úprava
Nitridace
2714 PRIME lze nitridovat při teplotách nižších nebo rovných 20°C pod teplotou popouštění bez rizika zhoršení mechanických vlastností.
S plynovou nitridací při 520°C (25 h) je tvrdost povrchu 1080 HV1 s difúzní vrstvou 0.2 mm.
PVD, CVD
2714 PRIME se hodí pro všechny druhy úprav PVD a CVD, pokud je teplota zpracování o 30°C nižší než teplota posledního popouštění.
Leštění
2714 PRIME se dokonale hodí k leštění v opracovaném stavu a lze jej používat v oblastech, kde je požadována dostatečná leštitelnost u transparentních dílů (Rt ≤ 20 μm, stupeň CNOMO 2, Rugotest N7).
Optimálního leštění se dosahuje provedením po sobě následujících kroků s podobnou drsností a zastavením každého z nich, jakmile zmizí poslední škrábanec z předchozího kroku.
Texturování
2714 PRIME se hodí k chemickému nebo laserovému texturování.
Indukční nebo laserové kalení
2714 PRIME lze indukčně nebo laserem povrchově kalit až do 58 HRC. Obraťte se na nás, pokud potřebujete další informace. Po povrchovém kalení je nutné provést odstranění pnutí při 150°C po dobu minimálně 2 hodin.
Obrábění
Níže uvedené parametry obrábění jsou pouze informativní a musí být upraveny v závislosti na zařízení a obvyklých podmínkách obrábění.
Soustružení
| Karbidový nástroj | ||
|---|---|---|
| Hrubé obrábění | Dokončovací práce | |
| Řezná rychlost m/min | 90 – 120 | 120 – 160 |
| Posuv mm/r | 0.15 – 0.35 | 0.05 – 0.2 |
| Hloubka řezu mm | 2 – 4 | 1 |
Frézování: povrchová úprava
| Frézování s karbidovými nástroji | Celistvý nástroj | ||
|---|---|---|---|
| Hrubé obrábění | ½ dokončovací práce | Dokončovací práce | |
| Řezná rychlost m/min | 70 – 150 | 140 – 180 | 50 – 100 |
| Posuv mm/r | 0.15 – 0.35 | 0.1 – 0.2 | 0.005 – 0.15 |
| Hloubka řezu mm | 2 – 4 | 2 | |
Vrtání: spirálový vrták z HSS
| Průměr vrtáku mm | Řezná rychlost m/min | Posuv mm/t |
|---|---|---|
| < 5 | 10 | 0.05 – 0.10 |
| 5 – 10 | 10 | 0.10 – 0.15 |
| 10 – 15 | 10 | 0.18 – 0.25 |
| 15 – 20 | 10 | 0.22 – 0.29 |
Vrtání: karbidový vrták
| Typ karbidu | |||
|---|---|---|---|
| Indexable insert | Slinutý karbid | Karbidový hrot | |
| Řezná rychlost m/min | 150 – 170 | 90 – 120 | 50 – 70 |
| Posuv mm/t | 0.05 – 0.10 | 0.10 – 0.25 | 0.15 – 0.25 |
Jemné broušení
Obecné pokyny k použití brusných kotoučů na 2714 PRIME po tepelném zpracování. Obvykle se používají spíše měkké brusné kotouče z vitrifikovaného oxidu hlinitého (třídy G pro rovinné broušení až K pro broušení válcových ploch).
Zvláštní pozornost je třeba věnovat účinnému chlazení povrchu během broušení, aby se předešlo degradaci povrchu materiálu.
Elektrojiskrové obrábění
2714 PRIME se hodí také k elektrojiskrovému obrábění (EDM) (drát nebo elektroda). Přednostně se obrábění provádí při nízké proudové hustotě a vysoké frekvenci, aby se co možná nejvíce omezila tloušťka bílé vrstvy.
Potom je nutné odstranit pnutí při teplotě 25°C pod posledním popouštěním, aby se snížila úroveň zbytkových napětí (která by mohla vést k riziku vzniku trhlin), a leštění, aby se zcela odstranila bílá vrstva vzniklá během procesu elektrojiskrového obrábění.
Svařování
Materiál 2714 PRIME není doporučeno svařovat, ale pokud je to nezbytné, lze ho svařovat v tepelně zpracovaném stavu.
- Metoda: TIG
- Přívodní drát: UTP A73
- Předehřívání: 250°C
Během svařování udržujte teplotu 200°C s maximální mezioperační teplotou 350°C. Pomalé ochlazování (max. 20°C/h) po svařování. - Následné zpracování:
Při 250°C, doba trvání 1 h + 1 h na 25 mm tloušťky. pomalé chlazení v peci (10 až 20°C/h). Tvrdost svařované oblasti: ≈350 – 400 HB
