Elektrostruskově přetavená (ESR) nástrojová ocel pro práci za tepla s dobrou kombinací houževnatosti a tepelnými vlastnostmi pro všeobecné použití při práci za tepla
TGE 11 CUDA ESR;
- je elektrostruskově přetavená (ESR) 5% Cr ocel, která zaručuje velmi vysokou úroveň čistoty a homogenity.
- vyznačuje se velmi dobrou houževnatostí a tažností ve spojení s dostatečně dobrou pevností za tepla a zpětnou odolností proti popouštění.
- má velmi dobrou leštitelnost, hodí se k texturování.
- může se používat v oblastech, kde je požadavek na zrcadlové leštění (Rt ≤ 0,25 µm, úroveň CNOMO 1, Rugotest N1).
- lze ji také svařovat a vykazuje dobrou obrobitelnost.
- lze po tepelném zpracování kalit až na 54 HRC. a doporučená pracovní tvrdost činí 44 – 52 HRC.
- velmi dobře se hodí pro povrchové úpravy, jako je nitridace v plynové, iontové nebo solné lázni, a také pro povlaky PVD nebo CVD.
Použití
TGE 11 CUDA ESR se může používat na všechny lisovací formy a jádra, přesné vstřikovací formy na plasty s vysokou úrovní leštitelnosti, formy na abrazivní polymery a vyztužené plasty, nízkotlaké licí formy, sekundární oblasti v licíchh formách, jako jsou vtokové kanálky a vstřiky HPDC.
TGE 11 CUDA ESR lze použít také na průmyslové nože a čepele odolné proti praskání a lámání. Razníky, řezací a stříhací nože silnější než 10 mm.
Hlavní vlastnosti
- Velmi dobrá houževnatost a tažnost
- Vynikající leštitelnost
- Dobrá pevnost za tepla a odolnost proti popouštění
- Vysoká prokalitelnost
- Vhodnost k povrchovým úpravám
Chemické složení (typické)
| C | Mn | Si | P | S | Cr | Mo | V |
|---|---|---|---|---|---|---|---|
| 0.37 | 0.37 | 1.00 | < 0.020 | < 0.003 max | 5.15 | 1.30 | 0.40 |
Označení
| Č. materiálu | ISO | Čína GB | JIS Japonsko | UK | AISI USA | Rusko Gost | AFNOR | Jiné / peciální |
|---|---|---|---|---|---|---|---|---|
| 1.2343 ESR | X37CrMoV5-1 | 4Cr5MoSiV1 | SKD6 | BH11 ESR | H11 ESR | – | – | NADCA Grade D |
Struktura
Struktura materiálu TGE 11 CUDA ESR je jemná a homogenní, bez vyloučených karbidů nebo jejich shluků.
TGE 11 CUDA ESR je elektrostruskově přetavená ocel (ESR) s velmi kvalitní mikročistotou hodnocenou podle metody ASTM E 45 – 95 A s max. kritériemi: tenké: A0.5 – B0.5 – C0 – D1.5 / silné: A0.5 – B0.5 – C0 – D1 s B + C + D ≤2.5 Tato úroveň čistoty zaručuje nejvyšší leštitelnost materiálu TGE 11 CUDA ESR.
Tvrdost při dodání
Žíhání na max. 230 HB.
Typické mechanické vlastnosti v kaleném stavu (výsledky interních zkoušek, které nejsou uvedeny v certifikátech)
| TS MPa |
YS 0.2% MPa |
Prodloužení % |
Tvrdost HRC |
KV J 20°C |
|---|---|---|---|---|
| 1800 | 1540 | 12 | 52 | ≥ 17 |
| 1600 | 1380 | 12 | 48 | ≥ 18 |
| 1450 | 1200 | 13 | 44 | ≥ 20 |
Fyzikální vlastnosti
| Teplota | 20°C | 200°C | 400°C | 800°C |
|---|---|---|---|---|
| Objemová hmotnost kg/m³ | 7800 | 7770 | 7700 | 7540 |
| Youngův modul N/mm² | 205000 | 197000 | 177000 | 127000 |
| Tepelná vodivost W/m.K | 25 | 26 | 28 | 32 |
| Koeficient lineární roztažnosti 10-6/K | 11.8 | 12.4 | 12.7 | 13.6 |
Tepelné zpracování
Měkké žíhání
Teplota: 750 – 800°C, doba trvání 1 h + 1 h pro tloušťku 25 mm. pomalé chlazení v peci (10 až 20°C/h). Atmosféra v peci musí být redukční, aby nedošlo k oduhličení oceli.
Odstranění pnutí
Po opracování se doporučuje odstranit pnutí při teplotě 600 – 650°C po dobu minimálně 2 hodiny, s následným pomalým ochlazením v peci na teplotu 450°C.
Austenitizace
Aby se předešlo riziku popraskání, doporučuje se předehřívat ve 2 krocích.
- 1. krok předehřevu: teplota: 550°C čas: 30 s/mm tloušťky
- 2. krok předehřevu: teplota: 750°C čas: 30 s/mm tloušťky
Doporučená teplota austenitizace: 1000 – 1040°C. Doba výdrže nesmí být příliš dlouhá, aby se předešlo riziku hrubnutí zrn a ztrátě houževnatosti. Jakmile teplota povrchu dosáhne teploty austenitizace, doporučuje se udržovat díl při teplotě austenitizace 30 minut na palec tloušťky.
Kalicí médium
Olej při 80°C, vakuum (tlak > 6 barů), solná lázeň 500 – 550°C.
Pro zajištění dobré houževnatosti je vhodnější zpracování za použití oleje nebo solné lázně.
Zpracování pod bodem mrazu
U dílů používaných při práci za studena, které mají mít vysokou rozměrovou stabilitu a vyšší odolnost proti opotřebení bez snížení houževnatosti, se doporučuje provádět zpracování pod bodem mrazu při teplotě mezi -70°C a -190°C po dobu 1 hodina na 25 mm tloušťky dílu.
Teplotní rozsah od -70°C do -120°C (tzv. zpracování oceli za studena) vede k úplné přeměně austenitu na martenzit a v důsledku toho k lepší stabilitě spojené s vyšší tvrdostí a lepší odolností proti opotřebení. Teplotní rozsah od -135°C do -190°C (tzv. kryogenní zpracování oceli) vede také k úplné přeměně austenitu a dále k vylučování ultrajemných karbidů, což výrazně zlepšuje odolnost proti opotřebení bez změny houževnatosti.
Tato úprava je pro běžné oblasti použití volitelná.

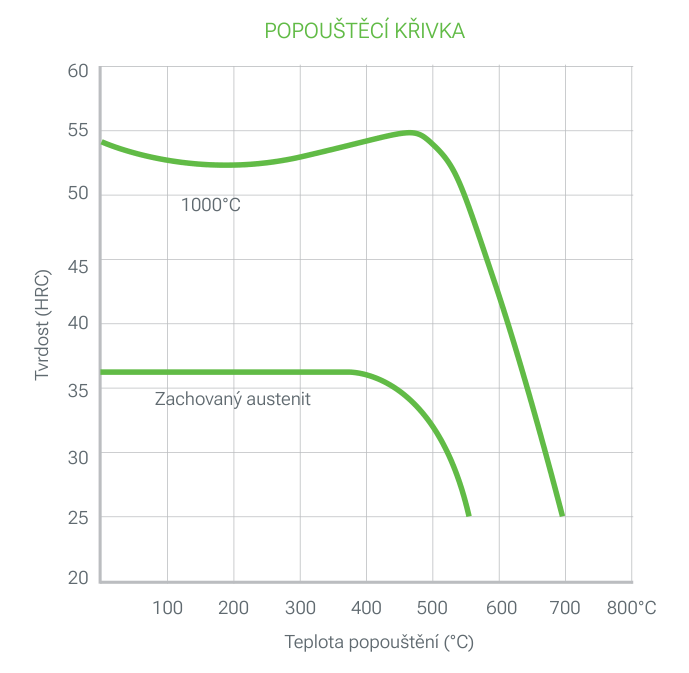

Popouštění
Aby byl obsah zbytkového austenitu co nejnižší a zároveň byla zajištěna větší stabilita nástroje, je nezbytné provést dvojí popouštění. Po každém popouštění následuje ochlazení pod 100°C.
Doba každého popouštění musí být nejméně 1 h + 1 h na 25 mm tloušťky zpracovávaného dílu (ekvivalentní tepelná tloušťka).
Povrchová úprava
Nitridace
TGE 11 CUDA ESR lze nitridovat při teplotách nižších nebo rovných 20°C pod teplotou popouštění bez rizika zhoršení mechanických vlastností.
S plynovou nitridací při 520°C (25 h) je tvrdost povrchu 1080 HV1 s difúzní vrstvou 0.2 mm.
PVD, CVD
TGE 11 CUDA ESR se hodí pro všechny druhy úprav PVD a CVD, pokud je teplota zpracování o 30°C nižší než teplota posledního popouštění.
Texturování
TGE 11 CUDA ESR se hodí k chemickému nebo laserovému texturování.
Leštění
Materiál TGE 11 CUDA ESR se hodí k leštění v tepelně zpracovaném stavu a lze ho používat v oblastech s požadavkem na zrcadlové leštění (Rt ≤ 0,25 µm, úroveň CNOMO 1, Rugotest N1), který se používá pro díly vyžadující zrcadlový stupeň leštění. Optimálního leštění se dosahuje provedením po sobě následujících kroků s podobnou drsností a zastavením každého z nich, jakmile zmizí poslední škrábanec z předchozího kroku.
Obrábění
Níže uvedené parametry obrábění jsou pouze informativní a musí být upraveny v závislosti na zařízení a obvyklých podmínkách obrábění.
Soustružení
| Karbidový nástroj | Nástroj z HSS | ||
|---|---|---|---|
| Hrubé obrábění | Dokončovací práce | Dokončovací práce | |
| Řezná rychlost m/min | 130 – 170 | 170 – 220 | 17 – 22 |
| Posuv mm/r | 0.2 – 0.4 | 0.1 – 0.2 | 0.1 – 0.3 |
| Hloubka řezu mm | 2 – 4 | 0.5 – 2 | 0.5 – 2 |
Frézování: povrchová úprava
| Frézování s karbidovými nástroji | Celistvý nástroj | ||
|---|---|---|---|
| Hrubé obrábění | ½ dokončovací práce | Dokončovací práce | |
| Řezná rychlost m/min | 160 – 180 | 180 – 200 | 210 – 280 |
| Posuv mm/r | 0.4 | 0.35 – 0.25 | 0.10 – 0.05 |
| Hloubka řezu mm | 1 – 3 | 1 – 2 | 1 – 0.5 |
Vrtání: spirálový vrták z HSS
| Průměr vrtáku mm | Řezná rychlost m/min | Posuv mm/t |
|---|---|---|
| < 5 | 14 – 16 | 0.05 – 0.15 |
| 5 – 10 | 14 – 16 | 0.15 – 0.20 |
| 10 – 15 | 14 – 16 | 0.20 – 0.25 |
| 15 – 20 | 14 – 16 | 0.25 – 0.30 |
Vrtání: karbidový vrták
| Typ karbidu | |||
|---|---|---|---|
| Indexovatelná vložka | Slinutý karbid | Karbidový hrot | |
| Řezná rychlost m/min | 160 – 180 | 100 – 130 | 55 – 80 |
| Posuv mm/t | 0.05 – 0.10 | 0.10 – 0.25 | 0.15 – 0.25 |
Jemné broušení
Obecné pokyny k použití brusných kotoučů na CUDA PRIME po tepelném zpracování.
Obvykle se používají spíše měkké brusné kotouče z vitrifikovaného oxidu hlinitého (třídy G pro rovinné broušení až K pro broušení válcových ploch).
Zvláštní pozornost je třeba věnovat účinnému chlazení povrchu během broušení, aby se předešlo degradaci povrchu materiálu.
Elektrojiskrové obrábění
TGE 11 CUDA ESR se hodí také k elektrojiskrovému obrábění (EDM) (drát nebo elektroda). Přednostně se obrábění provádí při nízké proudové hustotě a vysoké frekvenci, aby se co možná nejvíce omezila tloušťka bílé vrstvy.
Potom je nutné odstranit pnutí při teplotě 25°C pod posledním popouštěním, aby se snížila úroveň zbytkových napětí (která by mohla vést k riziku vzniku trhlin), a leštění, aby se zcela odstranila bílá vrstva vzniklá během procesu elektrojiskrového obrábění.
Svařování
Materiál TGE 11 CUDA ESR není doporučeno svařovat, ale pokud je to nezbytné, lze ho svařovat buď v žíhaném stavu (lepší), nebo ve stavu tepelně zpracovaném.
- Metoda: TIG
- Přívodní drát: AISI H11 (aby se předešlo vzniku pórovitosti, doporučuje se před svařováním předehřát drát na 105 – 115°C).
- Předehřívání: 350°C.
Během svařování udržujte teplotu 200°C s maximální mezioperační teplotou 480°C. Pomalé ochlazování (max. 20°C/h) po svařování. - Následná úprava:
- V tepelně zpracovaném stavu: popouštění při 600°C s dobou popouštění nejméně 1 h + 1 h na 25 mm tloušťky upraveného dílu (ekvivalentní tepelná tloušťka).
- V žíhaném stavu: proveďte měkké žíhání za obvyklých podmínek: teplota: 840 – 870°C, doba trvání 1 h + 1 h na 25 mm tloušťky. Pomalé chlazení v peci (10 až 20°C/h).
Stáhnout produktový list TGE 11 CUDA ESR (PDF)
