Vysoce legovaná rychlořezná PM ocel s vysokým obsahem W Vysoce legovaná rychlořezná proti opotřebení a velmi dobrou houževnatostí
Nástrojová ocel TPM5W UltraClean se získává práškovou metalurgií. Je charakterizována velmi dobrou houževnatostí ve spojení s velmi dobrou odolností proti opotřebení.
Použití
TPM5W UltraClean nachází uplatněnív oblasti nástrojů pro pro práci za studena, u nichž je požadavek na dobrou houževnatost a zároveň dobrou odolnost proti opotřebení, jako jsou jemné řezací a děrovací nástroje na tlusté kovové plechy. Lze ji použít také na razníky nebo matrice (hlubokotažné nástroje), nástroje pro práškové zpracování, válce, nůžky, opotřebitelné části průmyslových nožů na plastové formy apod.
TPM5W UltraClean se doporučuje zejména na nástroje, u nichž je požadavek na vysokou úroveň houževnatosti.
Hlavní vlastnosti
- Velmi dobrá houževnatost ve spojení s dobrou odolností proti opotřebení
- Dobrá odolnost proti opotřebení
- Dobrá pevnost v tlaku
- Velmi dobrá stabilita

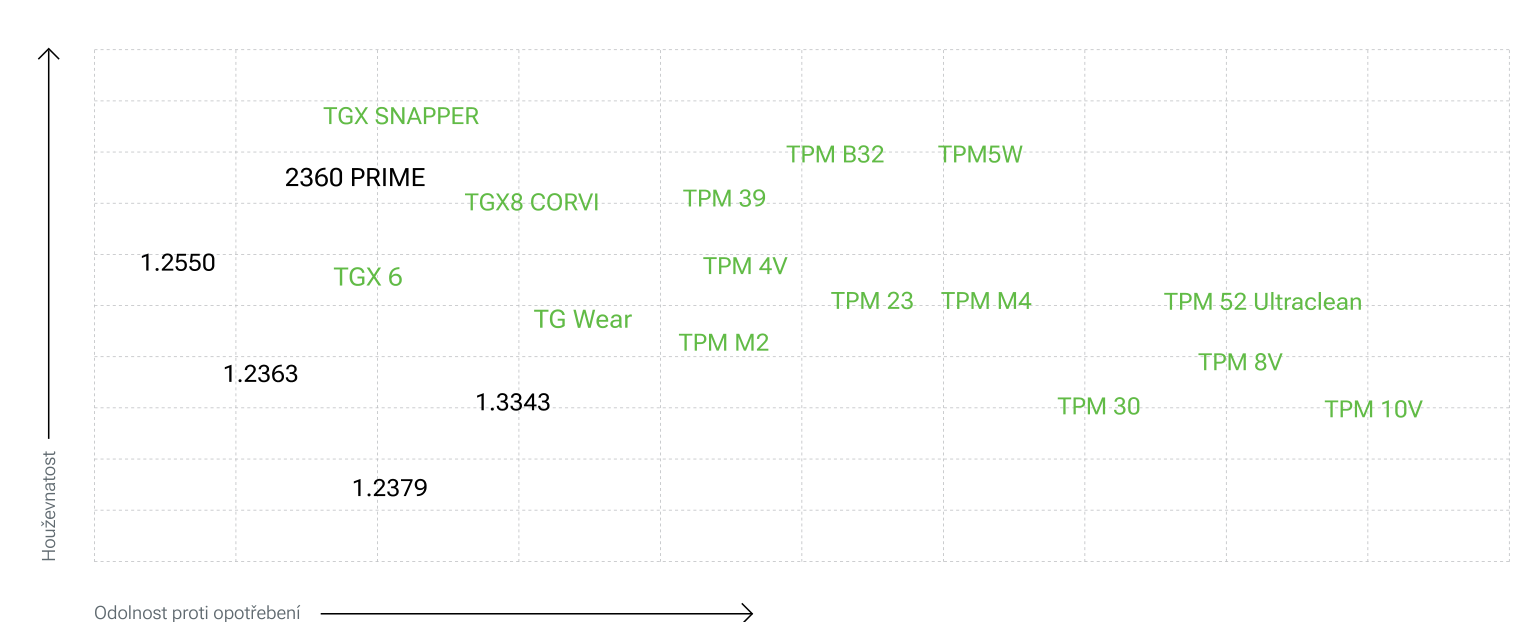

Srovnání s ostatními PM nástrojovými ocelemi dostupnými ve společnosti Atlas je uvedeno v následujícím grafu houževnatosti v závislosti na odolnosti proti opotřebení.
Chemické složení (typické)
| C | W | Mo | Cr | V | Co |
|---|---|---|---|---|---|
| 1.50 | 2.40 | 2.50 | 4.00 | 4.00 | – |
Označení
| Č. materiálu | ISO | Čína GB | JIS Japonsko | UK | AISI USA | Rusko Gost | AFNOR | Jiné / speciální |
|---|---|---|---|---|---|---|---|---|
| 1.3377 | PM HS 3-3-4 / X150CrVMoW 4-4-3-3 | – | – | – | – | – | – | – |
Struktura
Struktura materiálu TPM5W UltraClean je jemná a homogenní, bez vyloučených karbidů nebo jejich shluků.
Vzhledem ke zpracování práškovou metalurgií s izostatickým lisováním za tepla je typická velikost karbidů přibližně 2 µm a úroveň čistoty je mnohem lepší než u běžných nástrojových ocelí k obrábění za studena.
Tvrdost při dodání
Žíhání na max. 310 HB.
Typické mechanické vlastnosti v kaleném stavu (výsledky interních zkoušek, které nejsou uvedeny v certifikátech)
| Tvrdost | Mez kluzu v tlaku MPa | Rázová zkouška nevrubová sonda J při 23°C |
|---|---|---|
| 58 | 2300 | 120 |
| 60 | 2500 | 100 |
| 62 | 2700 | 85 |
Fyzikální vlastnosti
| Teplota | 20°C | 400°C | 600°C |
|---|---|---|---|
| Objemová hmotnost kg/m³ | 7800 | 77200 | 7550 |
| Youngův modul N/mm² | 220000 | 195000 | 173000 |
| Tepelná vodivost W/m.K | 24 | 28 | 28 |
| Koeficient lineární roztažnosti 10-6/K | 11.9 | 12.1 | 12.6 |
Tepelné zpracování
Měkké žíhání
Teplota: 870 – 890°C, doba trvání 1 h + 1 h pro tloušťku 25 mm. Pomalé chlazení v peci (10 až 20°C/h). Atmosféra v peci musí být redukční, aby nedošlo k oduhličení oceli.
Odstranění pnutí
Po opracování se doporučuje provést odstranění pnutí při teplotě 650°C po dobu minimálně 2 hodiny, s následným pomalým ochlazením v peci na teplotu 450°C.
Austenitizace
Aby se předešlo riziku popraskání, doporučuje se předehřívat ve 2 krocích.
- 1. krok předehřevu: teplota: 500°C čas: 30 s/mm tloušťky
- 2. krok předehřevu: teplota: 875°C čas: 30 s/mm tloušťky
Doporučená teplota austenitizace: 1050 – 1100°C. Doba výdrže nesmí být příliš dlouhá, aby se předešlo riziku hrubnutí zrn a ztrátě houževnatosti. Jakmile teplota povrchu dosáhne teploty austenitizace, doporučuje se udržovat díl při teplotě austenitizace 30 minut na palec tloušťky. Teploty vyšší než 1020°C se nedoporučují, aby se předešlo vzniku velkého množství zbytkového austenitu, což by vedlo k nízké stabilitě a k riziku vzniku trhlin.
Kalicí médium
Olej při 80°C, vakuum (tlak > 6 barů), solná lázeň 500 – 550°C.
Pro zajištění dobré houževnatosti je vhodnější zpracování za použití oleje nebo solné lázně.
Zpracování pod bodem mrazu
U dílů, které mají mít vysokou rozměrovou stabilitu a vyšší odolnost proti opotřebení bez snížení houževnatosti, se doporučuje provádět zpracování pod bodem mrazu při teplotě mezi -70°C a -190°C po dobu 1 hodiny na 25 mm tloušťky dílu.
Teplotní rozsah od -70°C do -120°C (tzv. zpracování oceli za studena) vede k úplné přeměně austenitu na martenzit a v důsledku toho k lepší stabilitě spojené s vyšší tvrdostí a lepší odolností proti opotřebení. Teplotní rozsah od -135°C do -190°C (tzv. krygenní zpracování oceli) vede také k úplné přeměně austenitu a dále k vylučování ultrajemných karbidů, což výrazně zlepšuje odolnost proti opotřebení beze změny houževnatosti.
Tato úprava je pro běžné oblasti použití volitelná.

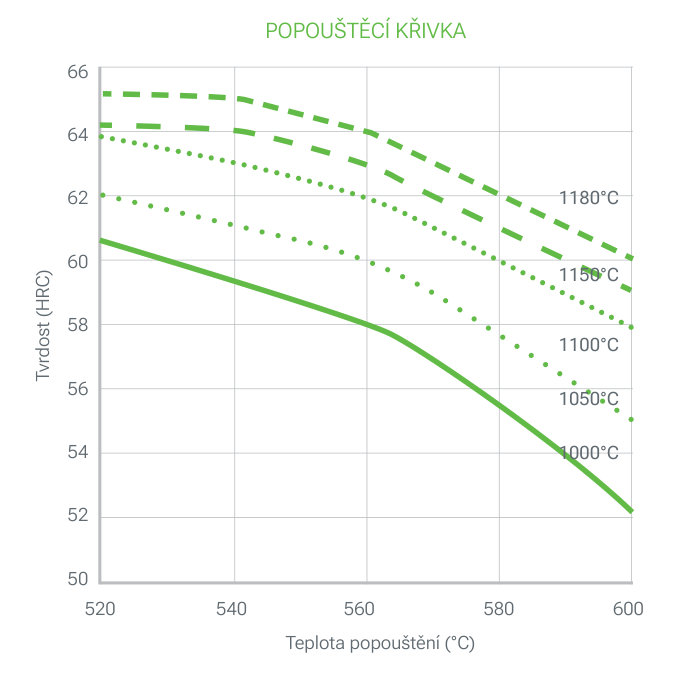

Popouštění
Aby byl obsah zbytkového austenitu co nejnižší a zároveň byla zajištěna větší stabilita nástroje je nezbytné provést dvojí (lepší je trojí) popouštění. Po každém popouštění následuje ochlazení pod 100°C.
V závislosti na použití konečného dílu se doporučují následující teploty popouštění:
| Teplota austenitizace | Teplota popouštění | Tvrdost | Vlastnosti |
|---|---|---|---|
| 1050 / 1100°C | 530°C | 61 / 63 HRC | Lepší odolnost proti opotřebení |
| 550°C | 60.5 / 62.5 HRC | Opotřebení a houževnatost | |
| 570°C | 59 / 61 HRC | Lepší houževnatost |
Každá doba popouštění musí být minimálně 1 h + 1 h na 25 mm tloušťky zpracovávaného dílu (ekvivalentní tepelná tloušťka).
Povrchová úprava
Nitridace
TPM5W UltraClean lze nitridovat při teplotách nižších nebo rovných 20°C pod teplotou popouštění bez rizika zhoršení mechanických vlastností.
Doporučuje se iontová nitridace při teplotě 500°C. Tvrdost povrchu po nitridaci je přibližně 1200HV0.2kg
PVD, CVD
TPM5W UltraClean se hodí pro všechny druhy úprav PVDna CVD, pokud je teplota zpracování o 30°C nižší než teplota posledního popouštění.
Obrábění
Níže uvedené parametry obrábění jsou pouze informativní a musí být upraveny v závislosti na zařízení a obvyklých podmínkách obrábění.
Broušení v žíhaném stavu
| Karbidová vložka | Celistvý nástroj | ||
|---|---|---|---|
| Hrubé obrábění | ½ dokončovací práce | Dokončovací práce | |
| Řezná rychlost m/min | 120 – 140 | 60 – 90 | 50 – 90 |
| Posuv mm/r | 0.35 | 0.15 | 0.05 – 0.15 |
| Hloubka řezu mm | 2 – 3 | 1 – 1.5 | 0.1 |
Soustružení v žíhaném stavu
| Karbidová vložka | Nástroj z HSS | ||
|---|---|---|---|
| Hrubé soustružení | Dokončovací práce | Soustružení | |
| Řezná rychlost m/min | 70 – 90 | 90 – 120 | 17 |
| Posuv mm/r | 0.30 | 0.15 | 0.1 – 0.2 |
| Hloubka řezu mm | 2 – 3 | 1 – 1.5 | 0.5 – 2.0 |
Vrtání v žíhaném stavu
Karbidový vrták
| Vložka | Slinutý | |
|---|---|---|
| Řezná rychlost m/min | 150 | 40 |
| Posuv mm/r | 0.10 | 0.15 |
Spirálový vrták z HSS
| Průměr vrtáku mm | Řezná rychlost m/min | Posuv mm/r |
|---|---|---|
| < 5 | 7 | 0.10 |
| 5 – 10 | 0.20 | |
| 10 – 15 | 0.30 | |
| 15 – 20 | 0.35 |
Jemné broušení
Obecné pokyny k použití brusných kotoučů na TPM5W UltraClean po tepelném zpracování. Obvykle se používají spíše měkké brusné kotouče z vitrifikovaného oxidu hlinitého (třídy G pro rovinné broušení až K pro broušení válcových ploch).
Zvláštní pozornost je třeba věnovat účinnému chlazení povrchu během broušení, aby se předešlo degradaci povrchu materiálu.
Elektrojiskrové obrábění
TPM5W UltraClean se hodí také k elektrojiskrovému obrábění (EDM) (drát nebo elektroda). Přednostně se obrábění provádí při nízké proudové hustotě a vysoké frekvenci, aby se co možná nejvíce omezila tloušťka bílé vrstvy.
Potom je nutné odstranit pnutí při teplotě 25°C pod posledním popouštěním, aby se snížila úroveň zbytkových napětí (která by mohla vést k riziku vzniku trhlin), a leštění, aby se zcela odstranila bílá vrstva vzniklá během procesu elektrojiskrového obrábění.
Stáhnout produktový list TPM 5W Ultraclean (PDF)
