Rychlořezná ocel s vysokou odolností proti opotřebení a dlouhodobým řezným výkonem.
3344 PRIME;
- je rychlořezná ocel, s níž lze dosáhnout velmi dobré čistoty a velmi jemné struktury, což zvyšuje její houževnatost.
- vyznačuje se velmi vysokou odolností proti opotřebení v kombinaci s vysokou tvrdostí a dlouhodobým řezným výkonem.
- její vlastnosti se hodí pro povrchové úpravy, jako je nitridace v plynové, iontové nebo solné lázni, a také pro povlaky PVD nebo CVD.
Použití
3344 PRIME lze použít na výrobu vysoce výkonných jemných střižných nástrojů (razníky a matrice) a nástrojů pro práci za studena, jako jsou děrovací nástroje, v náročných podmínkách.
3344 PRIME se může používat na odolné řezné nástroje, jako jsou vrtáky, frézy, protahováky, závitníky, závitová očka, vřetena, výstružníky, závitovací válcovací hřebeny, segmenty kotoučových pil apod., dále také výstružníky, střižné nože a válce pro tváření za studena.
3344 PRIME se dále používá k výrobě všech druhů dílů, které přicházejí do styku s vysoce abrazivními materiály, jako je porcelán.
Hlavní vlastnosti
- Vynikající odolnost proti opotřebení
- Vynikající dlouhodobé řezné vlastnosti
- Vysoká tvrdost
- Vysoká pevnost v tlaku
- Vysoká prokalitelnost
Chemické složení (typické)
| C | Mn | Si | P | S | Cr | Mo | V | W |
|---|---|---|---|---|---|---|---|---|
| 1.20 | ≤ 0.40 | ≤ 0.45 | ≤ 0.030 | ≤ 0.030 | 4.15 | 4.95 | 2.95 | 6.35 |
Označení
| Č. materiálu | ISO | Čína GB | JIS Japonsko | UK | AISI USA | Rusko Gost | AFNOR | Jiné / speciální |
|---|---|---|---|---|---|---|---|---|
| 1.3344 | HS 6 5 3 / X120 WMoCrV 06 05 04 03 | CW6Mo5Cr4V3 | SKH53 | BM3 class 2 | M 3-2 | – | – | – |
Struktura
Struktura materiálu 3344 PRIME je jemná a homogenní, bez bez vyloučených hrubých karbidů nebo jejich shluků. Rozložení karbidů a mikročistota jsou kontrolovány a jsou ve shodě s normou Stahl-Eisen Werkstoff Blatt 1570 / 61.
Tvrdost při dodání
Žíhání na max. 300 HB
Fyzikální vlastnosti
| Teplota | 20°C | 350°C | 700°C |
|---|---|---|---|
| Objemová hmotnost kg/m³ | 8070 | 7930 | 7725 |
| Youngův modul N/mm² | 217000 | 198000 | 175000 |
| Tepelná vodivost W/m.K | 23.5 | 22.1 | 22.1 |
| Koeficient lineární roztažnosti 10-6/K | 11.7 | 12.5 | 13.0 |
Tepelné zpracování
Měkké žíhání
Teplota: 820 – 850°C, doba trvání 1 h + 1 h pro tloušťku 25 mm. pomalé chlazení v peci (10 až 20°C/h). Atmosféra v peci musí být redukční, aby nedošlo k oduhličení oceli.
Odstranění pnutí
Po opracování se doporučuje odstranit pnutí při teplotě 600 – 650°C (vždy při teplotě, která není nikdy o více než 50°C nižší než teplota popouštění) po dobu minimálně 2 hodiny, s následným pomalým ochlazením v peci na teplotu 450°C.
Austenitizace
Aby se předešlo riziku popraskání, doporučuje se předehřívat ve 3 krocích.
- 1. krok předehřevu: teplota: 500°C čas: 30 s/mm tloušťky
- 2. krok předehřevu: teplota: 850°C čas: 30 s/mm tloušťky
- 3. krok předehřevu: teplota: 1050°C čas: 30 s/mm tloušťky
Doporučená teplota austenitizace: 1190 – 1280°C. Doba výdrže nesmí být příliš dlouhá, aby se předešlo riziku hrubnutí zrn a ztrátě houževnatosti. Jakmile teplota povrchu dosáhne teploty austenitizace, doporučuje se udržovat díl při teplotě austenitizace 30 minut na palec tloušťky.
Zpracování pod bodem mrazu
U dílů, které mají mít vysokou rozměrovou stabilitu a vyšší odolnost proti opotřebení bez snížení houževnatosti, se doporučuje provádět zpracování pod bodem mrazu při teplotě mezi -70°C a -190°C po dobu 1 hodiny na 25 mm tloušťky dílu.
Teplotní rozsah od -70°C do -120°C (tzv. zpracování oceli za studena) vede k úplné přeměně austenitu na martenzit a v důsledku toho k lepší stabilitě ve spojení se zvýšenou tvrdostí a lepší odolností proti opotřebení. U materiálu 3344 PRIME vede takové zpracování ke zvýšení odolnosti proti opotřebení o 100% (poměr opotřebení).
Teplotní rozsah od -135°C do -190°C (tzv. kryogenní zpracování oceli) vede také k úplné přeměně austenitu a dále k vylučování ultrajemných karbidů, což výrazně zvyšuje odolnost proti opotřebení beze změny houževnatosti a u oceli 3344 PRIME vede takové zpracování ke zvýšení odolnosti proti opotřebení o 200 % (poměr opotřebení).
Tato úprava je pro běžné oblasti použití volitelná.
Kalicí médium
Olej při 80°C, vakuum (tlak > 6 barů), solná lázeň 500 – 550°C.
Pro zajištění dobré houževnatosti je vhodnější zpracování za použití oleje nebo solné lázně.
Po zakalení činí tvrdost 63 – 65 HRC.

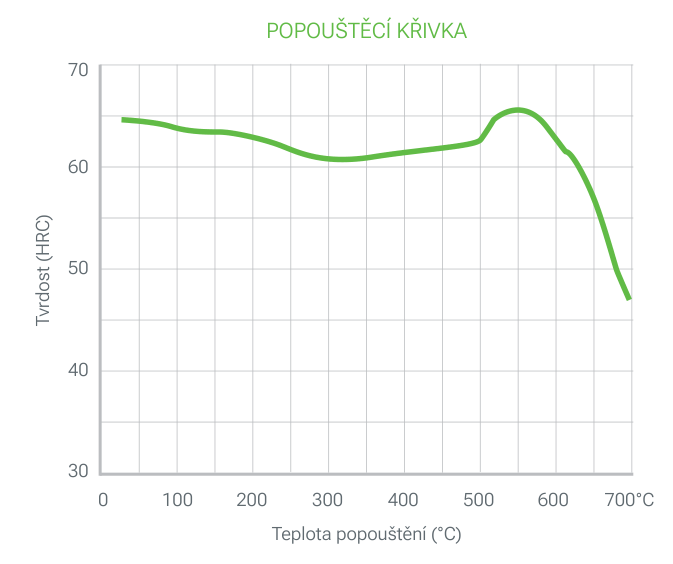

Popouštění
Aby byl obsah zbytkového austenitu co nejnižší a zároveň byla zajištěna větší stabilita nástroje je nezbytné provést dvojí (lepší je trojí) popouštění. Po každém popouštění následuje ochlazení pod 100°C.
Doba každého popouštění musí být nejméně 1 h + 1 h na 25 mm tloušťky zpracovávaného dílu (ekvivalentní tepelná tloušťka).
Povrchová úprava
PVD, CVD
3344 PRIME se hodí pro všechny druhy úprav PVD a CVD, pokud je teplota zpracování o 30°C nižší než teplota posledního popouštění.
Leštění
3344 PRIME lze leštit v opracovaném stavu a lze jej používat v oblastech, kde je třeba v dostatečné míře vyleštit transparentní díly.
Optimálního leštění se dosahuje provedením po sobě následujících kroků s poměrně blízkou drsností a zastavením každého z nich, jakmile zmizí poslední škrábanec z předchozího kroku.
Obrábění
Níže uvedené parametry obrábění jsou pouze informativní a musí být upraveny v závislosti na zařízení a obvyklých podmínkách obrábění.
Broušení v žíhaném stavu
| Karbidová vložka | Celistvý nástroj | ||
|---|---|---|---|
| Hrubé obrábění | ½ dokončovací práce | Dokončovací práce | |
| Řezná rychlost m/min | 110 – 130 | 125 – 160 | 40 – 50 |
| Posuv mm/r | 0.35 | 0.15 | 0.01 – 0.1 |
| Hloubka řezu mm | 2 – 3 | 1 – 1.5 | 0.01 – 0.1 |
Soustružení v žíhaném stavu
| Karbidový nástroj | Nástroj z HSS | ||
|---|---|---|---|
| Hrubé soustružení | Dokončovací práce | Soustružení | |
| Řezná rychlost m/min | 110 – 140 | 165 – 200 | 15 |
| Posuv mm/r | 0.35 | 0.15 | 0.1- 0.2 |
| Hloubka řezu mm | 2 – 3 | 1 – 1.5 | 0.5 – 2.0 |
Vrtání v žíhaném stavu: spirálový vrták z
| Průměr vrtáku mm | Řezná rychlost m/min | Posuv mm/r |
|---|---|---|
| <5 | 11 | 0.07 |
| 5-10 | 0.15 | |
| 10-15 | 0.22 | |
| 15-20 | 0.30 |
Vrtání v žíhaném stavu: karbidový vrták
| Vložka | Slinutý | |
|---|---|---|
| Řezná rychlost m/min | 130 | 70 |
| Posuv mm/r | 0.10 | 0.20 |
Jemné broušení
Obecné pokyny k použití brusných kotoučů na 3344 PRIME po tepelném zpracování. Obvykle se používají spíše měkké brusné kotouče z vitrifikovaného oxidu hlinitého (třídy G pro rovinné broušení až K pro broušení válcových ploch). Zvláštní pozornost je třeba věnovat účinnému chlazení povrchu během broušení, aby se předešlo degradaci povrchu materiálu.
Elektrojiskrové obrábění
3344 PRIME se hodí také k elektrojiskrovému obrábění (EDM) (drát nebo elektroda). Přednostně se obrábění provádí při nízké proudové hustotě a vysoké frekvenci, aby se co možná nejvíce omezila tloušťka bílé vrstvy.
Poté je nutné odstranit pnutí při teplotě 25°C pod posledním popouštěním, aby se snížila úroveň zbytkových napětí (která by mohla vést k riziku vzniku trhlin) a leštění, aby se zcela odstranila bílá vrstva vzniklá během procesu elektrojiskrového obrábění.
Svařování
3344 PRIME nelze svařovat.
